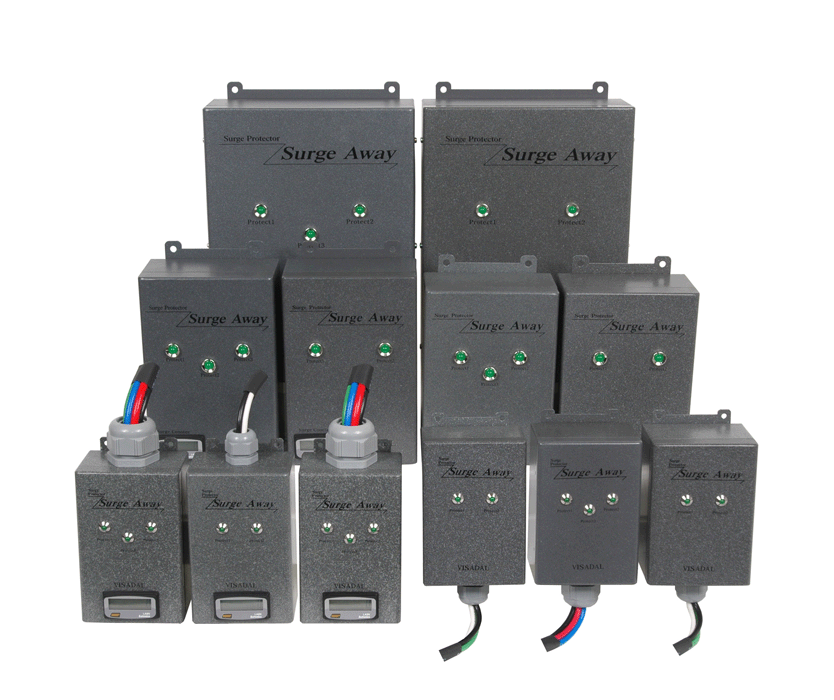

SM series는 낙뢰 등 자연적인 현상으로 인하여 고압
선로를 따라 유입되는 강한 Surge 전압과 전력계통의 개폐 Surge를 제거할 수 있도록
설계되었고, 기타 전원 설비 또는 cable로 유입되는 각종 noise를 일정한 LEVEL로
차단할 수 있는 제품으로 변압기 2차측 또는 MAIN 분전함, 각 SUB 분전반에 설치하여
안정된 전원을 사용할 수 있습니다.
SM series는 단상, 단상3선, 3상3선, 3상4선등으로 나눠지고, 가 전압에 맞는
제품을 사용처의 환경에 따라 서지내량을 다양화 하여 어떠한 전원을 어떠한 환경에서 사용하더라도
최적의 모델을 적용할 수 있도록 다양한 모델로 구성 되어 있다
|
|
- LED Indicator Lamp를 부착해 보호능력 상실 여부를 확인할 수 있다.
- 대용량의 제품은 Molding Unit를 Steel Case에 내장하여 완벽한 내화/방폭 system를
이루었다.
- 어떠한 전압, 어떠한 지형 등 적용 조건에 최적의 제품을 공급할 수 있는 다양한 모델을 구비하였다.
- Unit type으로 설계하여 용도에 가장 적합한 용량을 적용할 수 있으므로 경비를 절감하고,
안전성을
확보할 수 있다.
- 대용량의 소자를 사용하여 소자간의 차이로 인하여 서지내량이 감소하는 것을 막았다.
- 자연기냉방식을 적용으로 동작시 발생하는 열을 신속히 배출하여 서지방지기의 성능을 향상 시키고,
서지방지기의 수명을 연장하였다.
- 패러렐방식의 회로을 개발하여, 일반 시리얼방식의 회로에 비하여 서지방지기의 성능을 획기적으로
향상시켰다.
- 서지의 유입회수를 점검할 수 있도록 서지계수기를 부착하여 서지방지 효과를 확인하여 사후관리를
할 수 있도록 하였다. (옵션). |
| 사
용 처 |
권장제품
|
낙뢰의 우려가 큰 곳(산정상 등)에 위치한
Main pannel
|
SM series 320kA
이상 |
Main pannel과 별도로 설치된 대형기기,
UPS, 엘리베이터 등
|
SM series 160K
이상 |
Sub-pannel 및 주요 system(SCADA,
PLC, 각종 controller)
|
SM series
80K 이상 |
낙뢰 우려가 적은 Sub-pannel 및
주요 system
|
SM series
40K 이상 |
|
|
SM series (AC Power)
| ①
Series(종류) |
②
Phase(상선)
|
③
Surge Current 8/20㎲(서지내량)
|
④
Voltage(전압)
|
⑤
Option
(부가기능) |
| SM: 전원 병렬형 |
22: 단상2선식
23: 단상3선식
33: 3상3선식
34: 3상4선식
|
40: 40kA/mode 80kA/phase
80: 80kA/mode 160kA/phase
160: 160kA/mode 320kA/mode
320: 320kA/mode 640kA/phase
640: 640kA/mode 1280kA/phase
|
1: AC 110V
2: AC 220V
3: AC 380V
4: AC 440V
|
C: Counter
|
|
|
|
 |
|
|
