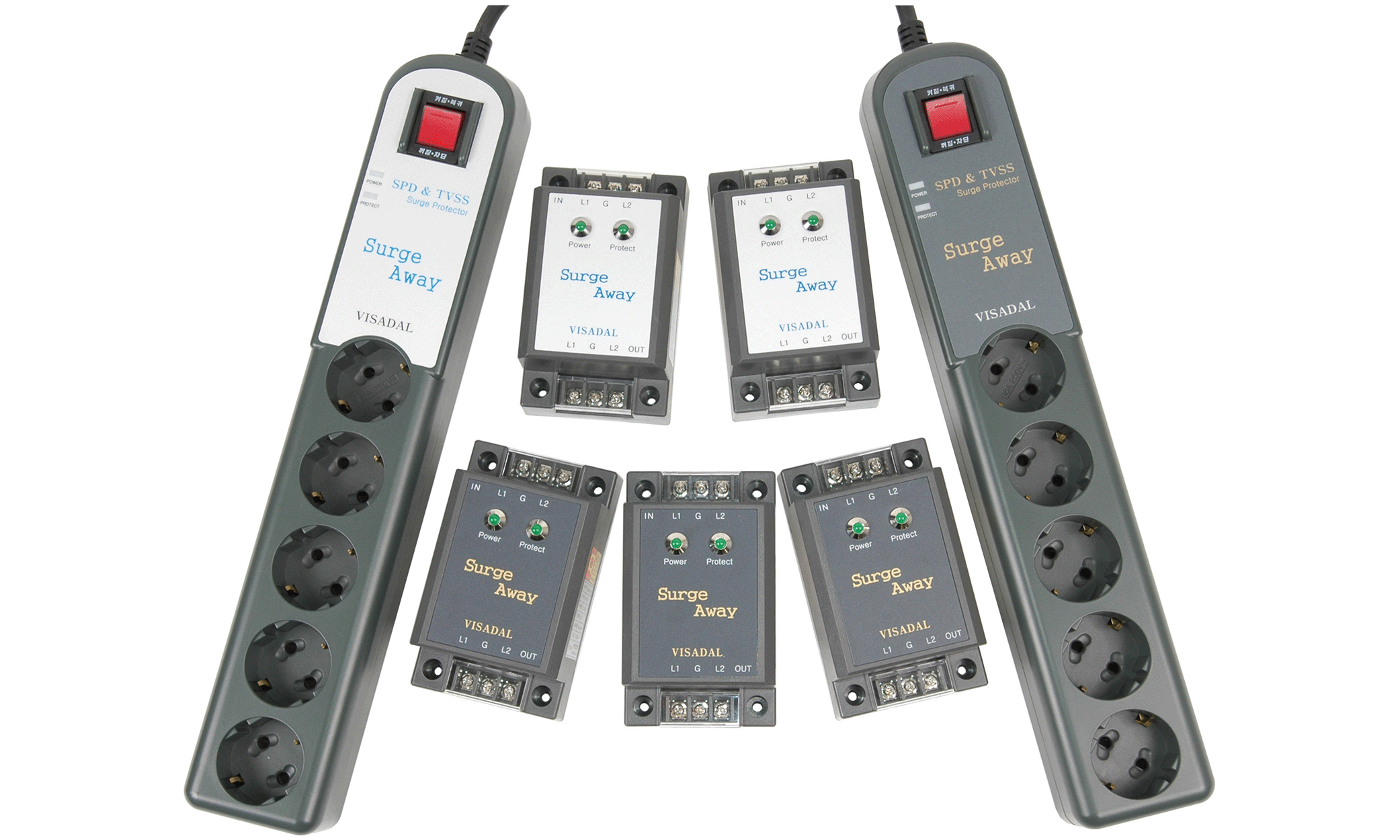

SN series는 산업용 기기의 전원부에 내장 및 외장할 수 있도록 크기를 최소화 하고 부착이 쉽도록 단자형과 멀티콘센트형으로 제작되었다.
Hybrid Tracking Filter회로를 적용하여 뇌 Surge 뿐만 아니라 제조 시설 및 설비에서 발생하는 Switching 등의 개폐서지, Motor, Relay, 승강기, 용접기 등의 기동서지를 제거함은 물론 Noise 등 내부 충격전압을 함께 제거한다.
첨단 전자시스템이 내장된 자동화 설비 및 제어시스템은 충격전압에 극히 취약하므로 Surge 분만 아니라 Noise 까지 제거하여 양질의 전원을 공급하여 시스템을 보호 하여야 한다.
- 전원에 직렬로 부착하여 Surge와 Noise의 filtering 효율을 극대화.
- 산화아연소자로 설계
- 전원상태 및 서지보호 상태를 LED Indicator로 확인
- 반응속도 : 1 ns 이하
- Surge와 Noise를 함께 제거 하므로 각각 설치할 경우에 발생하는 이중 부담을 해결.
- 과전류 및 과열시 자동 차단/복원 기능
- 안전성 향상을 위해 단자커버 사용
- 전기적 사고시 내장 차단기 작동(* SN-H52, 52S)

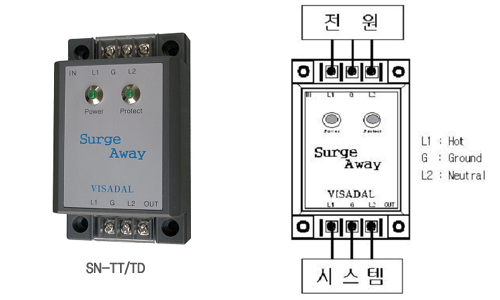

- 크기: 72x121x50 (TT, TTS, TD, TDS).
- 외장: 난연 ABS




*** 제품의 특성은 품질의 향상을 위하여 변경될 수 있습니다

특성
Model
PDF 사용 전압
(±20%)
서지 내량 크램핑 전압 Noise 감쇄 크기 비고
SN-TT1 110V 13kA/mode
39kA/total
340V 50dB 72x121x50
AC
SN-TT2 220V 800V
SN-TTS1 110V 20KA/Mode
60KA/Total
340V 75dB
SN-TTS2 220V 800V
SN-TSS1 110V 40KA/Mode
120KA/Total
340V N/A
SN-TSS2 220V 800V
SN-TD05 5V 13kA/mode
39kA/total
50V 50dB
DC
SN-TD12 12V 60V
SN-TD24 24V 120V
SN-TD48 48V 200V
SN-TD110 110V 360V
SN-TDS05
5V 20kA/mode
60kA/tota
50V 75dB
SN-TDS12
12V 60V
SN-TDS24
24V 120V
SN-TDS48
48V 200V
SN-TDS110 110V 360V
SN-H52 220V 10kA/mode
30KA/Total
800V 50dB 75x225x65
AC
SN-H52S 220V 20kA/mode
60KA/Total
800V 50dB 75x225x65
AC
* 정격전류: [TD, TT, TDS, TTS: 10A] [H52, H52S: 16A] [TSS: 20A]
* 보호모드: H-N, N-G, H-G
- 사용온도: -55℃~+85℃
- 저장온도: -55℃~+125℃
- 습 도: 85%

- PLC 전원
- Driver 전원
- Controller 전원
- 의료기기 전원
- 정밀기기 전원
- 계측기기 전원
- 산업용기기(정류기, UPS, AVR)의 전원부에 내장
- 기타 소용량 전원




SN series

Series(종류) Electric current(전류) &
Surge Current 8/20㎲(서지내량)
③ Voltage(전압)
SN: 전원 직렬형
TT: AC용 13kA/mode 26kA/phase
TTS: AC용 20kA/mode 40kA/phase
TSS: AC용 40kA/mode 80kA/phase
TD: DC용 13kA/mode 26kA/phase
TDS: DC용 20kA/mode 40kA/phase
H52: 멀티콘센트형 5구 AC 220V 10kA/mode
H52S: 멀티콘센트형 5구 AC 220V 20kA/mode
05: DC 5V
12: DC 12V
24: DC 24V
48: DC 48V
110: DC 110V
125: DC 125V
220: DC 220V
1: AC 110V
2: AC 220V
