MDF나 제어선 등은 하나의 시스템 안에 다량의 회선을 사용하게 된다. 이러한 곳에 단품으로 되어 있는 서지방지기를 연속하여 부착한다는 설치 시간도 많이 걸리고, 많은 공간을 차지하게 되며, 일관성 있는 정렬이 어려운 것은 물론이고 유지보수도 어려움을 겪게 된다.
SD-A model은 이러한 문제를 해결할 수 있도록 하나의 채널에 원하는 만큼의 서지방지기를 부착할 수 있도록 UNIT TYPE의 서지방지기를 국내 최초로 개발 하였으며, 외국의 UNIT TYPE 보다 소형이면서도 서지내량과 반응속도는 월등히 빠른 SYSTEM를 공급하게 되었습니다.
동신선의 경우 미약한 전류로 전송되며, 때로는 원거리를 전송하게 되므로 많은 서지가 강하게 들어와 시스템을 손상 시킵니다. 따라서 서지방지기는 빈번한 서지에 견디면서도 신호의 신뢰성을 손상 시키지 않아야 합니다.
SD-A model은 신호 및 통신데이터의 서지를 제어 하면서도 신호에는 거의 영향을 미치지 않고 최적의 상태를 유지 하도록 설계되어 신뢰성 있는 전송이 가능합니다.

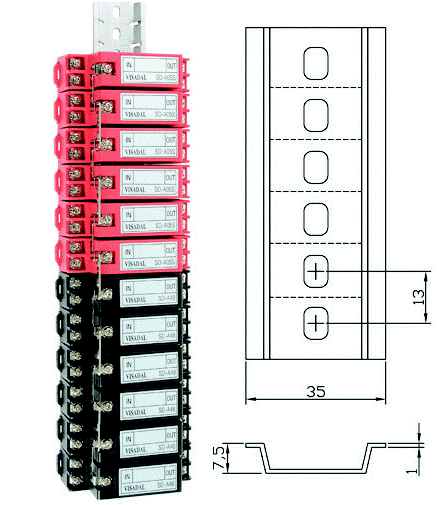

- 1m 짜리 채널에 3~4개의 볼트만 박으면 45회선을 적용할 수 있어 좁은 공간에 많은 회선을 보호할 수 있다.
- 채널의 고정이 쉽고, 서지방지기는 채널에 대고 살짝 눌러만 주어도 잠김장치에 의하여 전혀 흔들림이 없이 완벽하게 고정되며, 뺄때는 잠금 장치를 살짝 당기고 들어내면 되므로 부착과 탈착이 아주 빠르고 쉽다.
- 응답속도가 1ns 이하로 빨라 서지방지기능이 탁월하다.
- 과전류 유입시 차단기능을 획기적으로 강화 하였다.
- 서지방지의 접지를 별도로 하여 샤시접지로 유입되는 서지를 방지 하였다.



MODEL PDF 사용전압(DC) 서지내량
(/mode)
동작개시
전 압
최고통과
전압(Vpk)
비 고

SD-A05

5V

6kA

8.2V

12.5V

RS-422, RS-485, 센서, 전용선

SD-A05S

16kA

SD-A05GS

25kA

SD-A12

12V

6kA

18V

27V

RS-232,
Load cell

SD-A12S

16kA

SD-A12GS

25kA

SD-A24

24V

6kA

43V

43V

PLC,
DC 24V, 4~20mA

SD-A24S

16kA

SD-A24GS

25kA

SD-A24H

32V

6kA

62V

89V

화재수신기 DATA(DC 32V이하)

SD-A24HS

16kA

SD-A24HGS

25kA

SD-A48

48V

6kA

130V

187V

전화, FAX, 모뎀, xDSL

SD-A48S

16kA

SD-A48GS

25kA

SD-A110

110V

6kA

200V

340V

AMP,
DC 110V

SD-A110S

16kA

SD-A220

220V

6kA

400V

440V

DC
220V

SD-A220S

16kA

*** 반응속도: 1ns 이하
*** 정격전류: 0.75A(6kA)/1.1A(16kA, 25kA)
*** UL497 만족
*** 다단 하이브리드방식

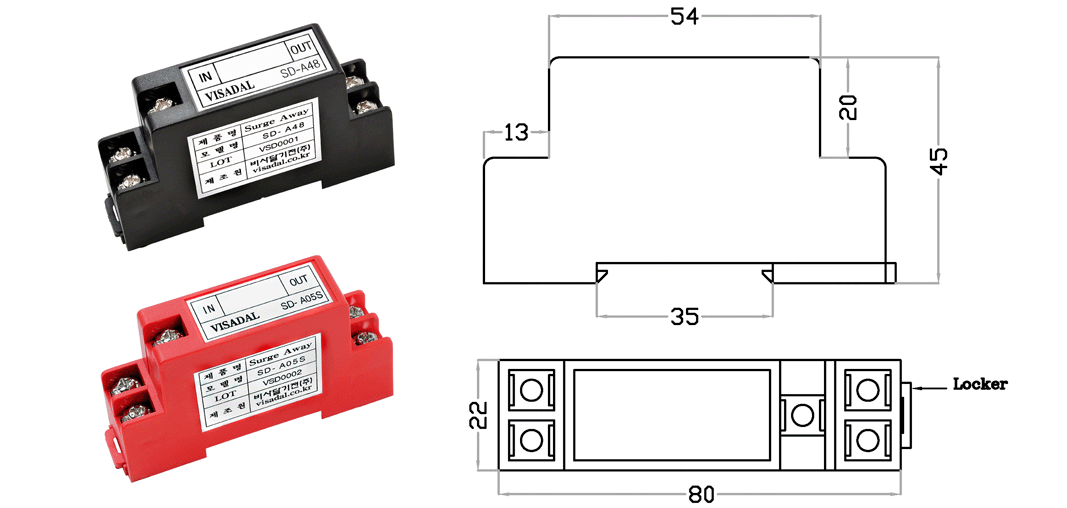

- 크 기: 22x78x45(mm)
- 케이스: 난연ABS
- 쇼트바: 서지방지기의 접지단자를 쇼트바로 연결하여 각 서지방지기가 상호 연계하여 시너지효과를 내며, 외관상 깔끔하게 처리하도록 하였다.
- 사용온도: -55℃~ +85℃
- 저장온도: -55℃~ +125℃
- 습도: 85%
